3J9发条用高弹性合金
执行标准:YB/T5135-1993

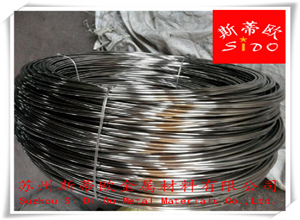

3J9主要用于生产高弹性发条,供货状态:冷拉光亮丝线,盘圆,磨光直条,高强度的3J9光亮合金丝_3J9弹性合金线材具有无磁弱磁 性,高强度(HV600以上),极高抗疲劳性能三大特点。电阻率ρ/(μΩ·m)=0.84~O.86,磁导率μ/(mH/m)=O.0012614
化学成分
|
C |
Mn |
Si |
P |
S |
Cr |
Ni |
Mo |
Fe |
3J9 2Cr19Ni9Mo |
0.22-0.26 |
1.80-2.20 |
1.30-1.70 |
≤0.030 |
≤0.020 |
19.0-20.5 |
9.0-10.5 |
1.60-1.85 |
Balance |
发条用高弹性合金3J9的力学性能
合金的交货状态 |
直 径/mm |
抗拉强度ób/MPa |
伸长率δ10(%) |
冷拉丝材 |
O.40~0.70 |
≥2058 |
|
>0.70~1.80 |
≥1666 |
|
|
>1.80~3.50 |
≥1470 |
|
|
>3.50~6.00 |
≥1274 |
|
|
软态热轧线材 |
8.00~12.00 |
≤835 |
>40 |
合金在不同温度范围的平均线胀系数
合金状态 |
合金的平均线胀系数?/(10-6/K) |
|||||
-40~20℃ |
20~50℃ |
20~100℃ |
20~200℃ |
20~300℃ |
20~400℃ |
|
固溶 |
16.4~17.6 |
15.4~16.O |
16.0~16.4 |
16.3~16.7 |
16.8~17.2 |
17.3~17.7 |
固溶+时效 |
17.1~18.1 |
16.5~18.2 |
16.0~16.2 |
16.3~16.5 |
16.7~16.9 |
17.2~17.3 |
冷拉 |
18.0 |
14.6~15.6 |
15.9~16.4 |
16.7~16.8 |
16.8~17.2 |
17.2~17.4 |
冷拉+时效 |
17.8~18.1 |
15.5~15.9 |
15.9~16.1 |
16.3~16.5 |
16.6~16.9 |
17.2~17.4 |
合金的弹性模量和频率温度系数
合金状态 |
弹性模量E/MPa |
剪切模量G/MPa |
频率温度系数βf/(10-6/℃)-30~50°C |
机器品质因数Q20°C |
固溶 |
186500~196000 |
72500~74500 |
-190~-210 |
17000~19000 |
固溶+时效 |
186500~196000 |
73500~74500 |
-190~-210 |
15000~18000 |
冷拉 |
166500~176500 |
68500~71500 |
-200~-240 |
5000~6000 |
冷拉+时效 |
181500~196000 |
73500~75500 |
-190~-210 |
14000~17000 |
合金的磁导率和电阻率
合金状态 |
磁导率μ/(mH/m) |
电阻率ρ/(μΩ·m) |
|
H=40000A/m |
H=80000A/m |
|
|
固溶 |
0.0012589~0.0012595 |
O.0012589~O.0012595 |
- |
固溶+550℃×4h |
0.0012594~O.0012596 |
O.0012594~O.0012596 |
- |
固溶+≥43%变形率 |
O.0012602~O.0012624 |
O.0012602~0.0012624 |
0.87~O.88 |
固溶+≥43%变形率 |
O.0012615 |
O.0012614 |
0.84~O.86 |
合金的维氏硬度
变形率(%)HV |
O |
27 |
43 |
62 |
82 |
95 |
冷态 |
270~300 |
340~360 |
380~400 |
420~450 |
470~500 |
51O~540 |
冷态+480℃×3h |
230~260 |
390~420 |
440~480 |
51O~550 |
570~590 |
600~620 |
==================================================================================================
更多信息:
获取更多我们供应的合金和服务信息,请致电086-0512-62821124或发电子邮件联系我们。
此处提出的资料和数据为典型值或平均值,不是保证的******值或最小值。对所述材料逐一提议的应用仅作为举例说明,使读者可以做出自己的评定。对这些用途或其它用途的适合性不做任何明示或暗喻的保证。在任何情况下,本公司不对产品的错误选用及其后果负责。
